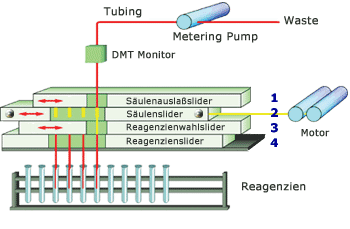

Die 4 Slider sind
gegeneinander verschiebbar angeordnet. Der Reagenzien-Slider (1)
ist stationär und enthält die Reagenzienzuleitungen. Der
Säulen-Slider (2) enthält das Trägermaterial für
10 „Säulen“.

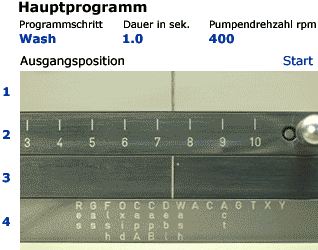

Slider 1, 2 und 3 sind gemeinsam
gegenüber Slider 4 verschiebbar. Slider 2 ist zwischen Slider
1 und 3 verschieb-bar. Slider 1 und 3 sind nur gemeinsam verschiebbar.
So kann jeweils die gewünschte Reaktionssäule (Slider
2) in Verbindung mit der Bohrung von Slider 1 und 3 über die
Reagenzienzuleitung (Slider 4) gebracht werden und es ist eine Verbindung
von Reagenz über die Reaktionssäule zur Metering-Pump
freigegeben. Über die Metering-Pump kann die jeweilige Reagenzmenge
exakt dosiert werden (0 bis 0,025 ml / Umd.). |
Die Beladung des
Reaktionsgefäßes kann erfolgen mit CPG, PVDF Membran,
Zellulose, o.ä.
Die Beladungsmenge ist im Rahmen von 10 nmol bis
8 µmol frei wählbar. Die Verstellung der Slider erfolgt
mittels Gleichstrommotoren, die zur genauen Positio-nierung mit
Inkrementalgebern gekoppelt sind. Die verwendeten Fritten verstehen
sich als Filter, die das Austreten des Trägermaterials aus
dem Säulenslider verhindern. |
